2022-05-05墨点狗在海南陵水图书馆项目，所做的BIM施工深化设计，包括了装配式构件深化、土建深化、机电管线深化、砌体深化四大部分，其可视化交底更清晰，应用落地性更强，对施工措施具备明显的指导性，得到了海南陵水图书馆施工方的一致认可。

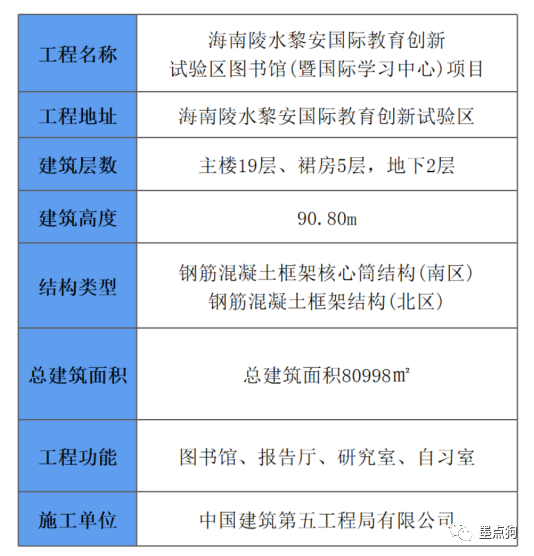

我们先来回顾一下陵水图书馆的项目信息：
一、施工方未做深化设计前存在的施工难点
★1. 设计图纸未充分考虑到实际施工场景，如安装尺寸要求、检修空间要求等；
★2. 设计文件无法对施工工序和施工流程做出清晰指导。
以上会给施工团队带来返工，造成施工难度增加，施工周期和成本不可控。
二、墨点狗BIM施工深化设计应用亮点

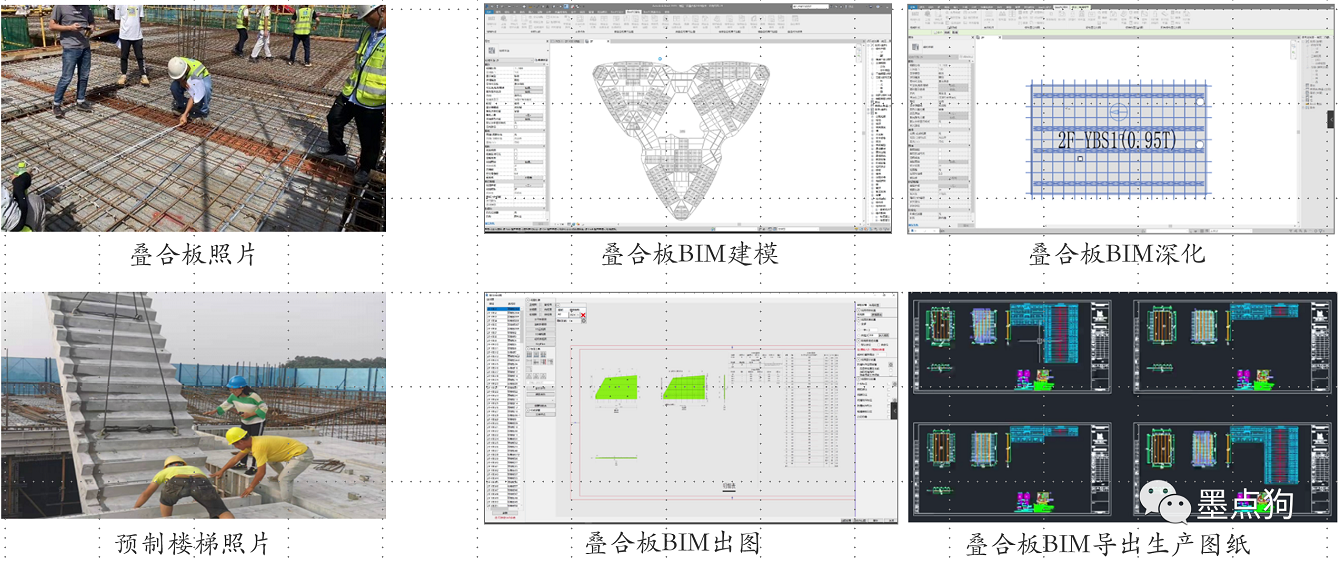

▲1.装配式构件深化设计
装配式概况：项目预制构件包括叠合板、预制楼梯。
BIM措施：对构件的配筋、水电、预埋件等进行三维深化设计。
应用效果：自动生成BOM清单和构件详图，综合提高了装配式构件的深化、生产和施工品质。

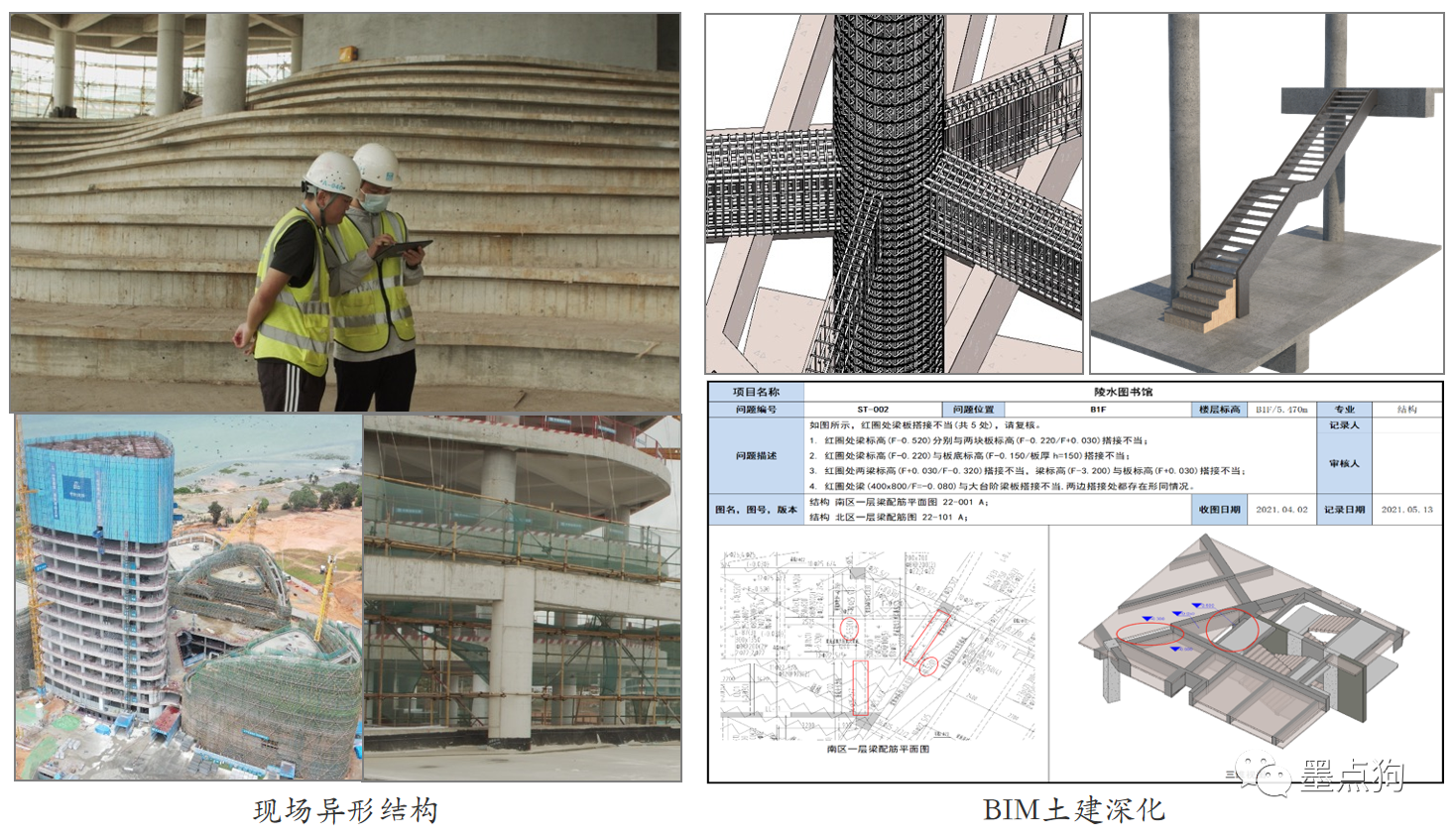

▲2.土建深化设计
施工难点：项目结构异形，弧形梁、圆形柱较多，施工工艺复杂。
BIM措施：基于BIM进行三维深化设计。
应用效果：发现结构问题126处，通过与设计充分沟通，126处结构问题全部解决。

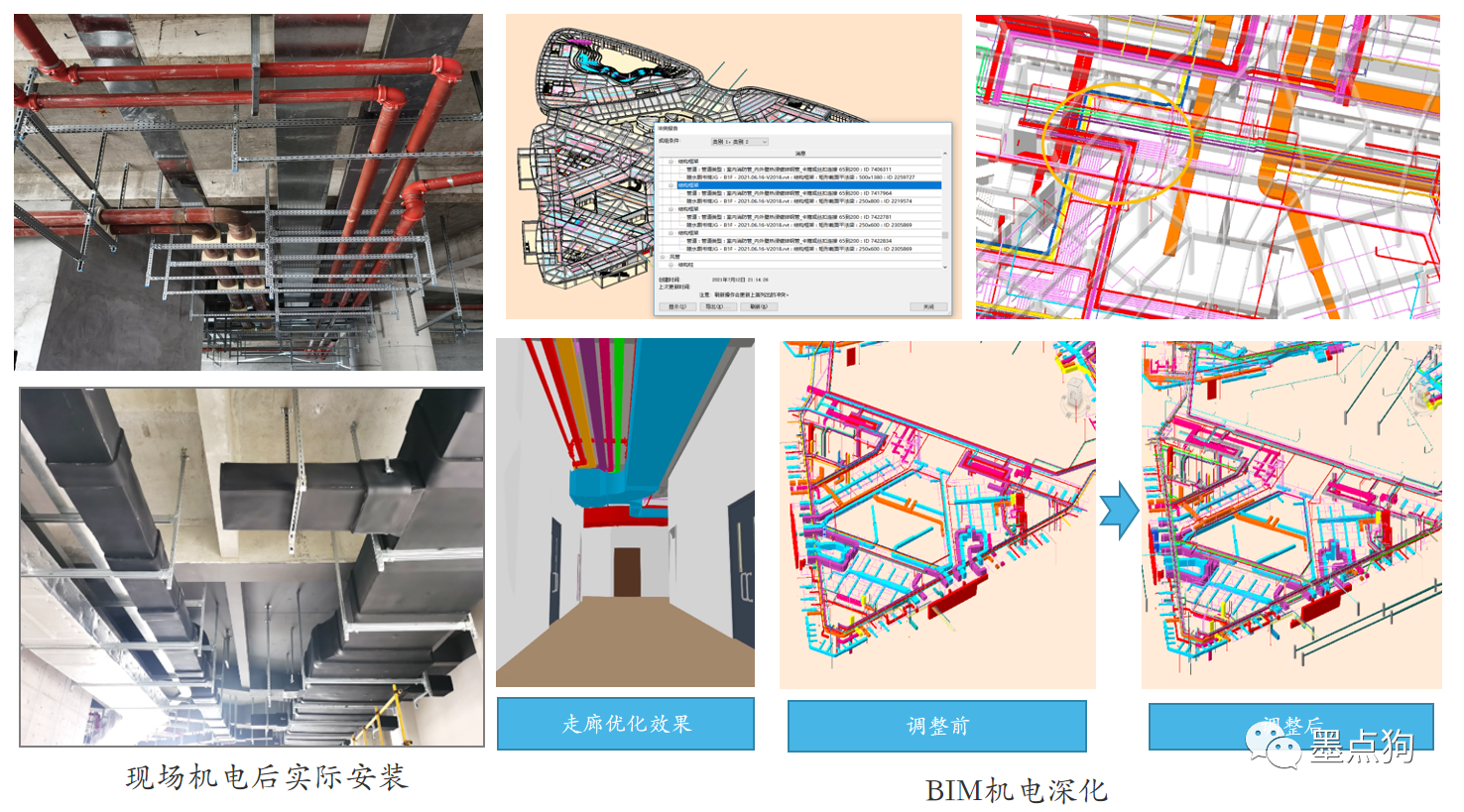

▲3.机电管综深化设计
施工难点：图书馆书架净高要求高，管线综合排布不仅满足功能要求，还需要美观。
BIM措施：基于BIM进行机电全专业深化设计。
应用效果：发现机电图纸问题150余项，均与设计沟通解决；识别出软、硬碰撞687处，全部重新调整优化完成；一共识别26处净高不满足区域，通过优化施工方案解决18处，通过设计变更解决8处；一共完成256处洞口提前预埋套管。

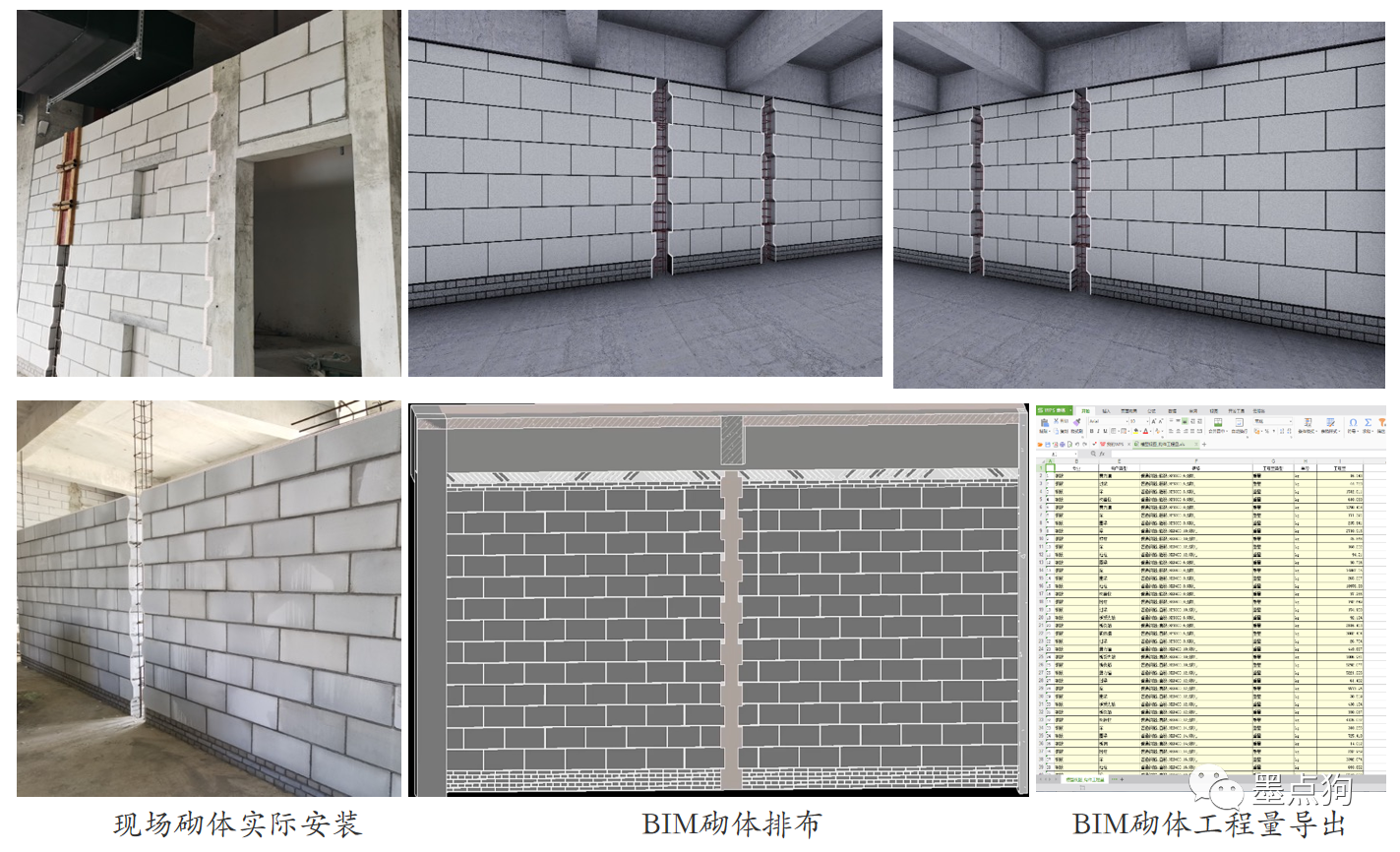

▲4.砌体排布深化设计
施工难点：项目砌体共10193立方，降低施工过程损耗，符合绿色施工标准。
BIM措施：通过BIM技术对砌体排布，进行深化设计。
应用效果：非标砌块的集中切割；洞口留置的精确定位；圈梁、过梁，构造柱、门窗洞口等自动统计。
三、施工方对墨点狗BIM施工深化方案的反馈
墨点狗为陵水图书馆所做的BIM施工深化设计方案，有益于辅助施工方现场管理、降低施工难度。
施工方对墨点狗BIM深化设计效果反馈是：
●1. 认可墨点狗BIM施工深化方案的施工指导性，要求分包单严格按照墨点狗BIM深化成果施工；
●2. 对墨点狗BIM团队专业性认可，当遇到施工障碍时，会第一时间找墨点狗BIM深化设计团队沟通，共同通过BIM制定解决方案。
想了解更多关于BIM施工深化设计的应用点或案例，欢迎联系墨小研索取。
